Selbsbau eines ReflowOfens

Porky666 · 01 Februar 2016, 20:33:14

Hallo,

das reicht vollkommen, das max. fuer bleifreie Loetpaste ist 10sec. bei 240 Grad C,
alles darueber und laenger zerstoert deine Bauteile, Schnellere Temparaturanstiege sind ebenfalls nicht genug.
2. Phase 150 Grad C und 4.Phase 240 bzw 210 Grad C fuer bleifreie Loetpaste.
und wohl gesteuerte Abkuehlung mit max 6,5 Grad C pro sek.
Fuer 2 seitige Platinen bietes sich an jede Platine einzelnn von jeder Seite, wobei beim 2. Durchgang Kapton Tape zur Sicherung der untenliegenden Bauteile zu verwenden, sollten die tatsaechlich abfallen.

Wer Temperaturen von 300 Grad verwendet muss aufpassen und die Reflowphase extrem verkuerzen.

CU
Stefan

Gesendet von meinem iPad mit Tapatalk HD

Pf@nne · 01 Februar 2016, 21:03:44

Moin,

für die meisten Profile erscheinen mir aber die 1K/s obenrum ein wenig Mau.
So 2-3K/s wären da doch schon wünschenswert, gerade obenrum wenn es fix gehen soll.

Was sagt denn die Kurve von deiner Paste?

Porky666 · 01 Februar 2016, 21:12:00

bleifreie Paste und funktioniert gut,
bei 10sek. bei 240 Grad, habe zuletzt einige htu21d auf kleine Breakoutplatinen gebraten ohne verlust und Fehlfunktion.
Leider habe ich wieder Sehprobleme um mich weiterhin mit dem Bestuecken zu beschaeftigen. wollte mir noch ein 10er Pack von ext23 seinen Wettersensoren fuer Homematic bei seeedstudio.com fertigen lassen und selber bestuecken und braten.
Das liegt jetzt erst mal brach, bis ich wieder gesunde Augen hab.

Aber so wie ich das sehe hat der Dirk seine verkauften Sensoren alle per Hand gebraten.

CU

Porky666 · 01 Februar 2016, 21:16:00

Sorry nicht ext23 sondern Dirk hat auch den Usernamen Dirk.

Gesendet von meinem iPad mit Tapatalk HD

Omega-5 · 02 Februar 2016, 15:15:11

Bezüglich Lötprofilen kann ich noch etwas aus meiner Berufszeit weitergeben. Der erste Artikel geht auch auf die Rahmenbedingungen ein.
Besonders problematisch ist es wenn die LP doch bleifrei ist und unsere Paste nicht.

Temperaturprofile für das Reflowlöten http://www.gp-ics.com/pdf/far1.pdf

Oder die Besonderheiten einiger Bauelemente z.B. LEDs.

Reflow Löten von LEDs http://www.osram-os.com/Graphics/XPic6/00102652_0.pdf/Zus

Gruß Friedrich

ext23 · 11 Februar 2016, 16:40:04

Zitat von: Porky666 am 01 Februar 2016, 21:12:00
Aber so wie ich das sehe hat der Dirk seine verkauften Sensoren alle per Hand gebraten.

Nope, per Heizplatte wenn ich das richtig in Erinnerung habe.

/Daniel

UweH · 21 Februar 2016, 09:38:43

Moin Pf@nne,

gibt's eigentlich in der Zwischenzeit neue Erkenntnisse?

Gruß
Uwe

Pf@nne · 21 Februar 2016, 22:10:31

Moin Uwe,

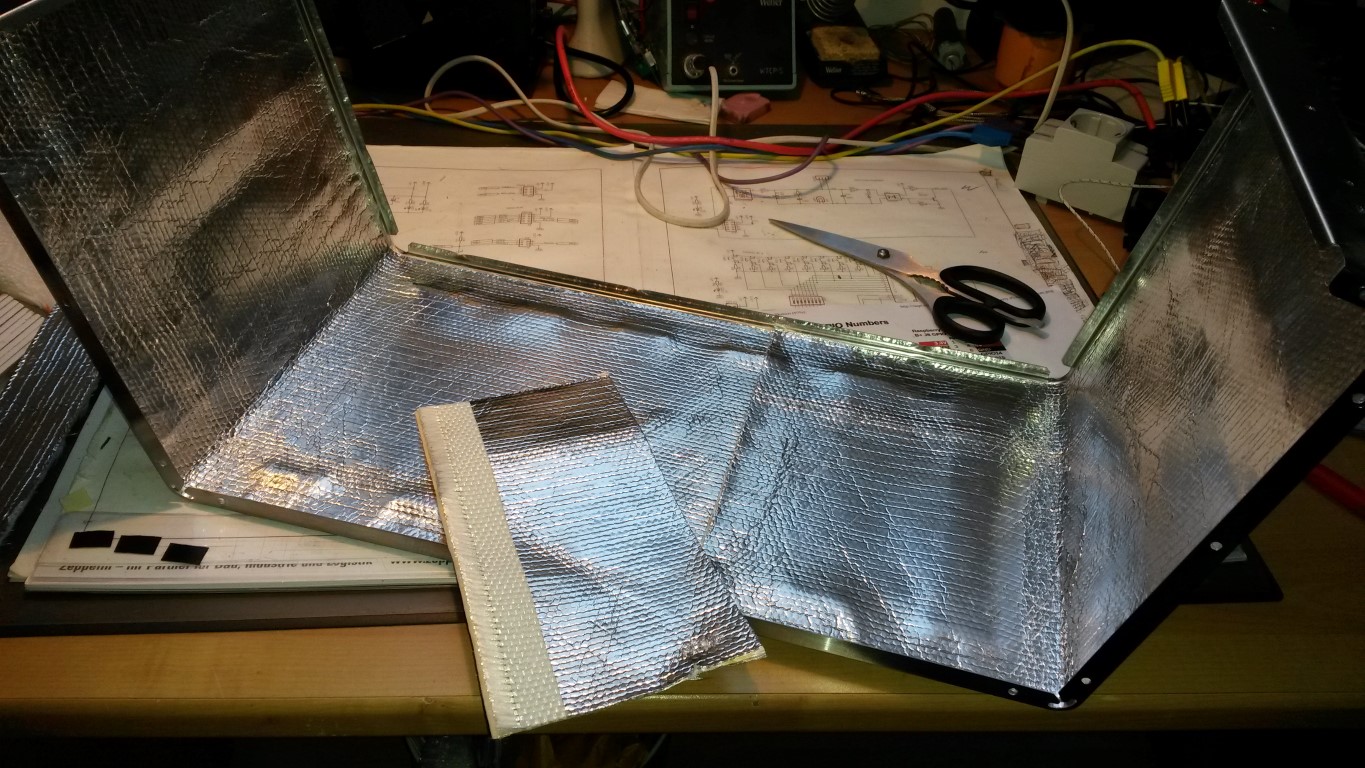

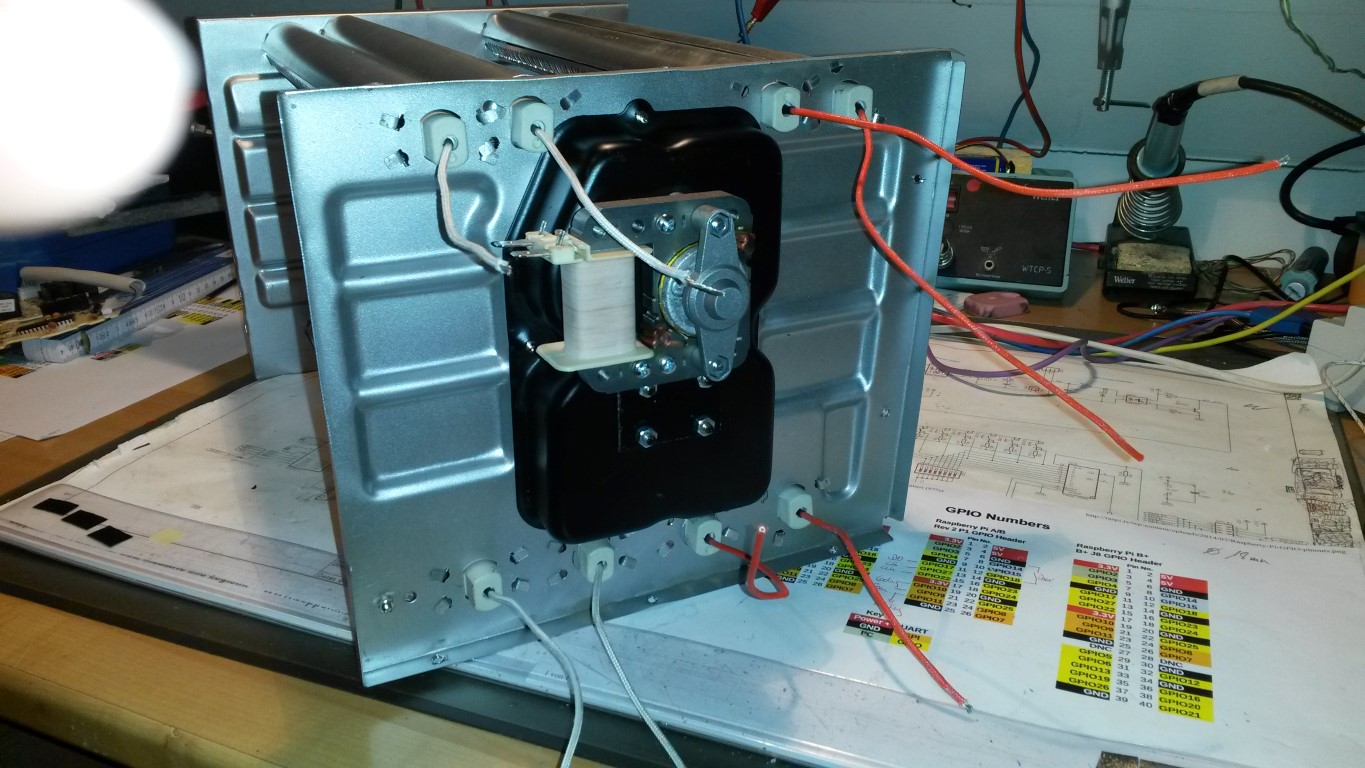

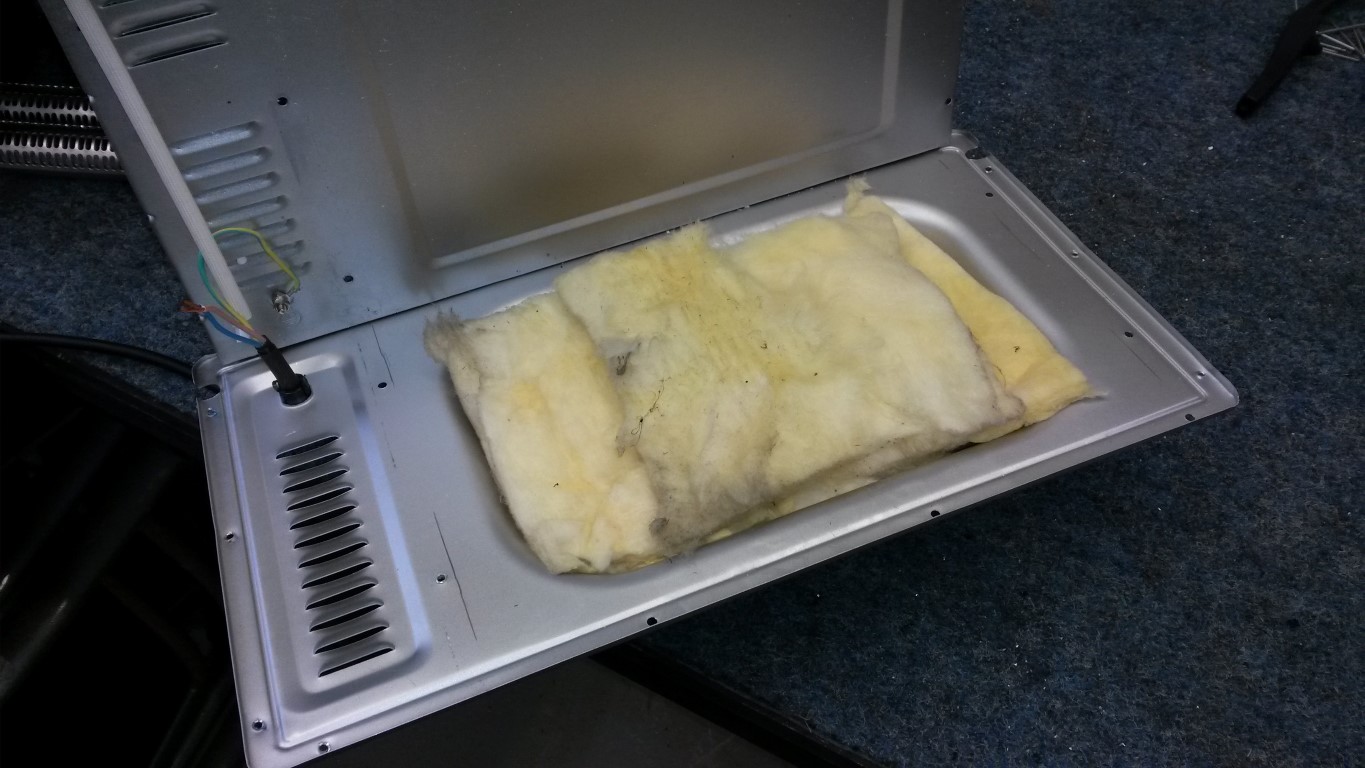

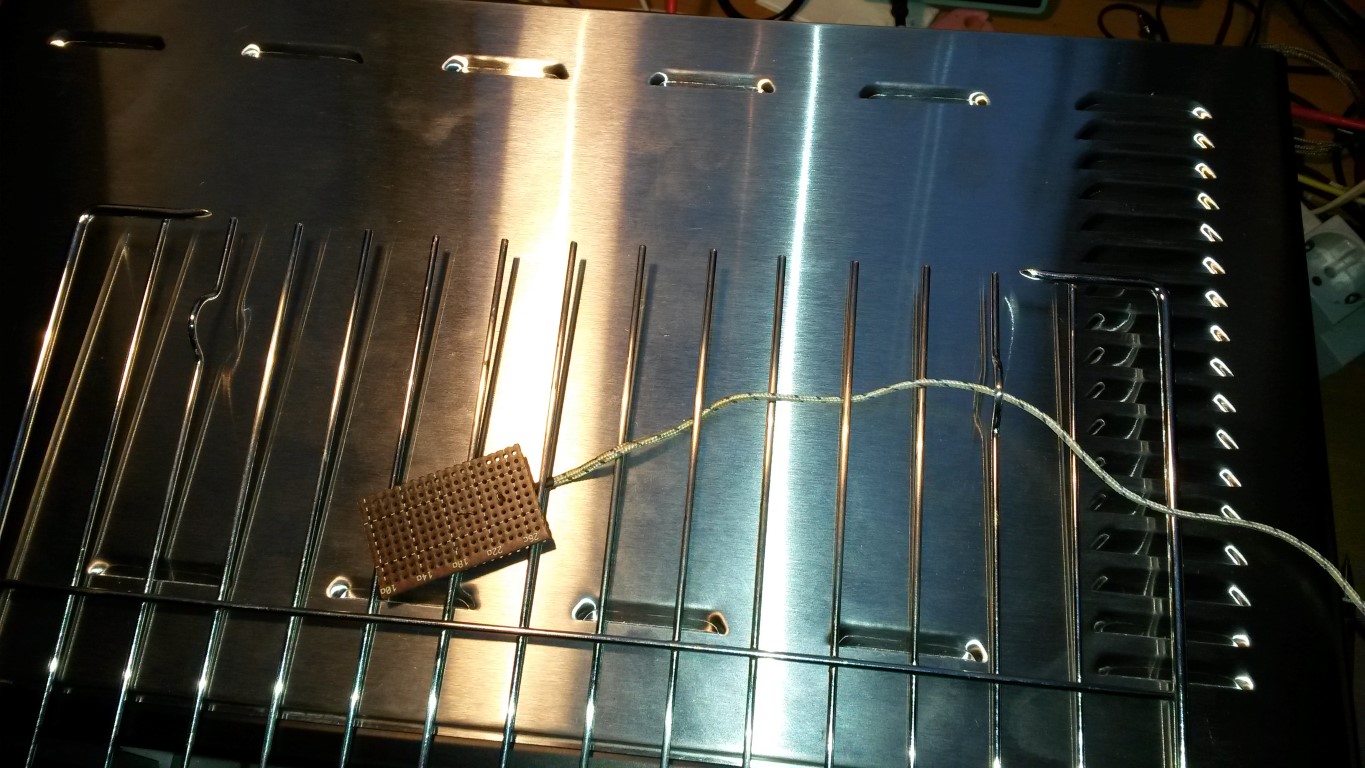

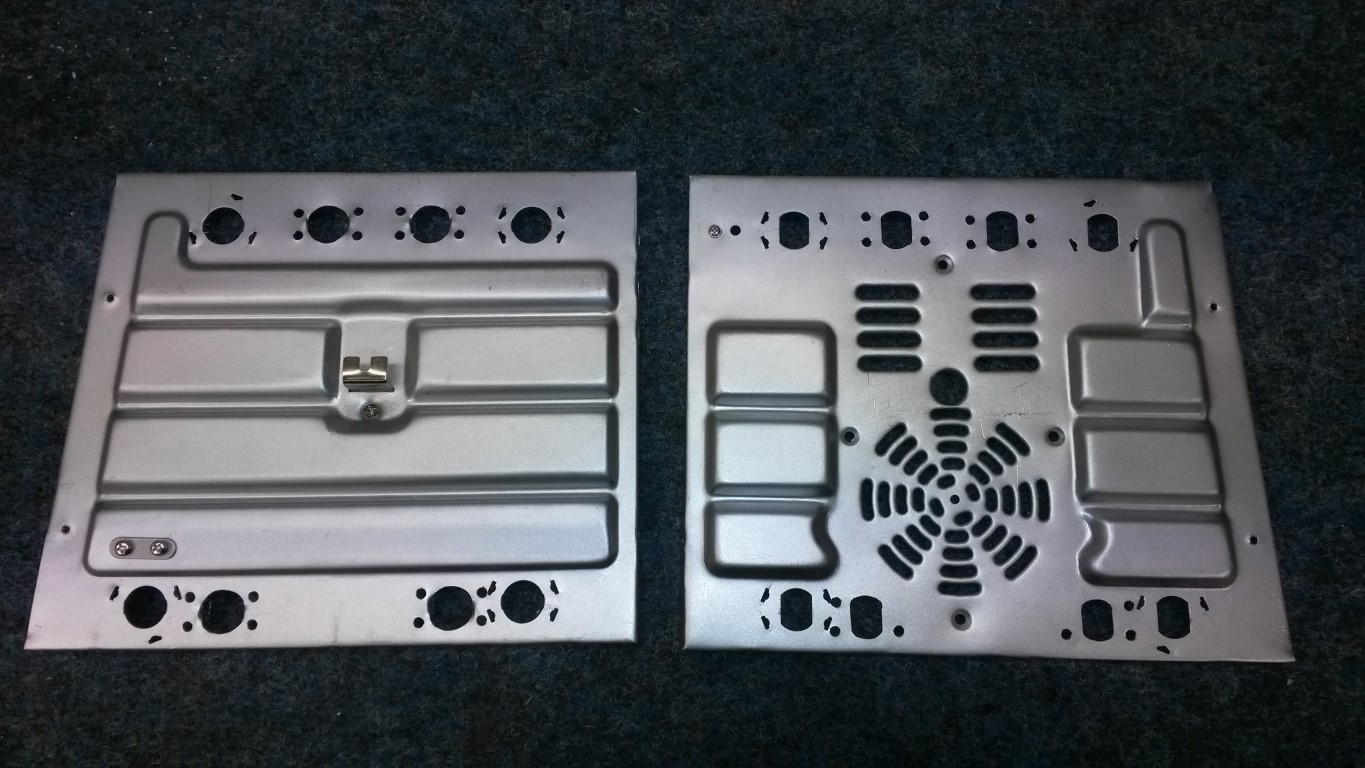

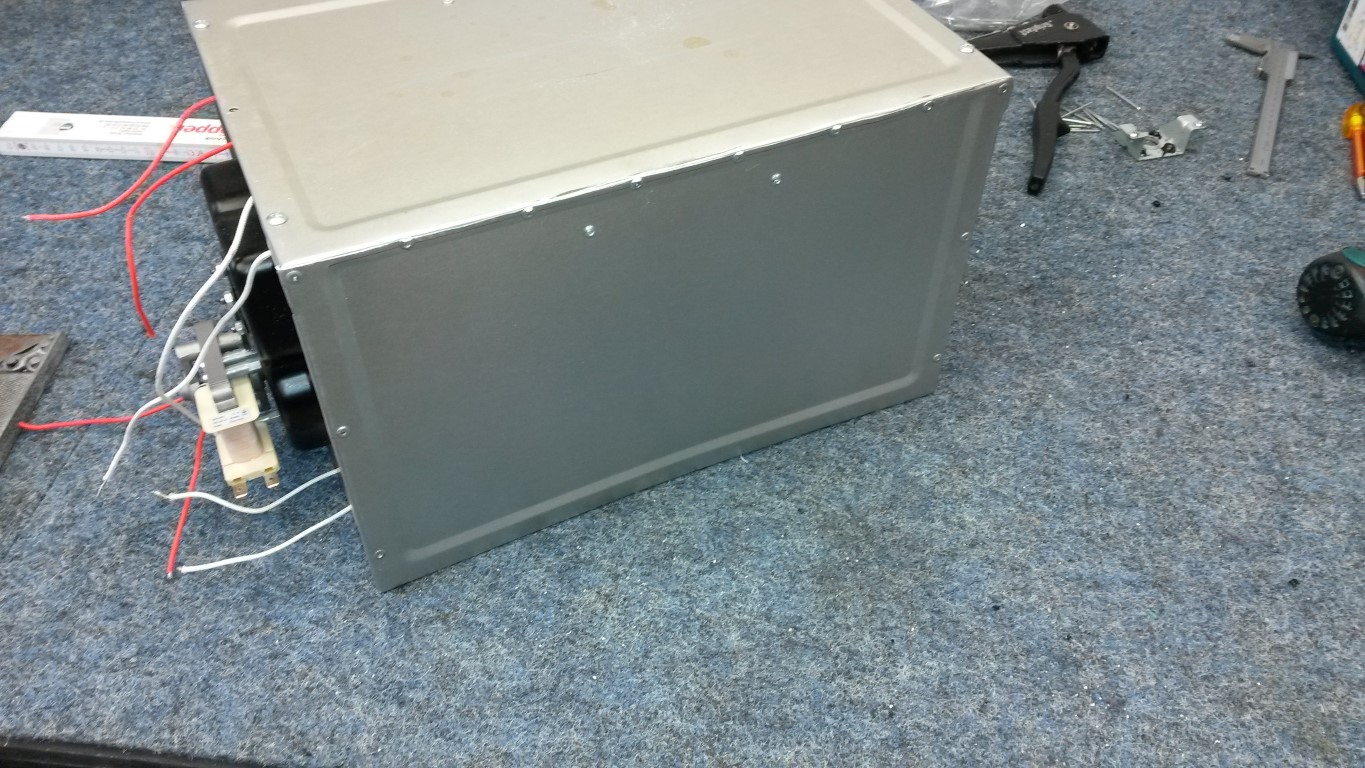

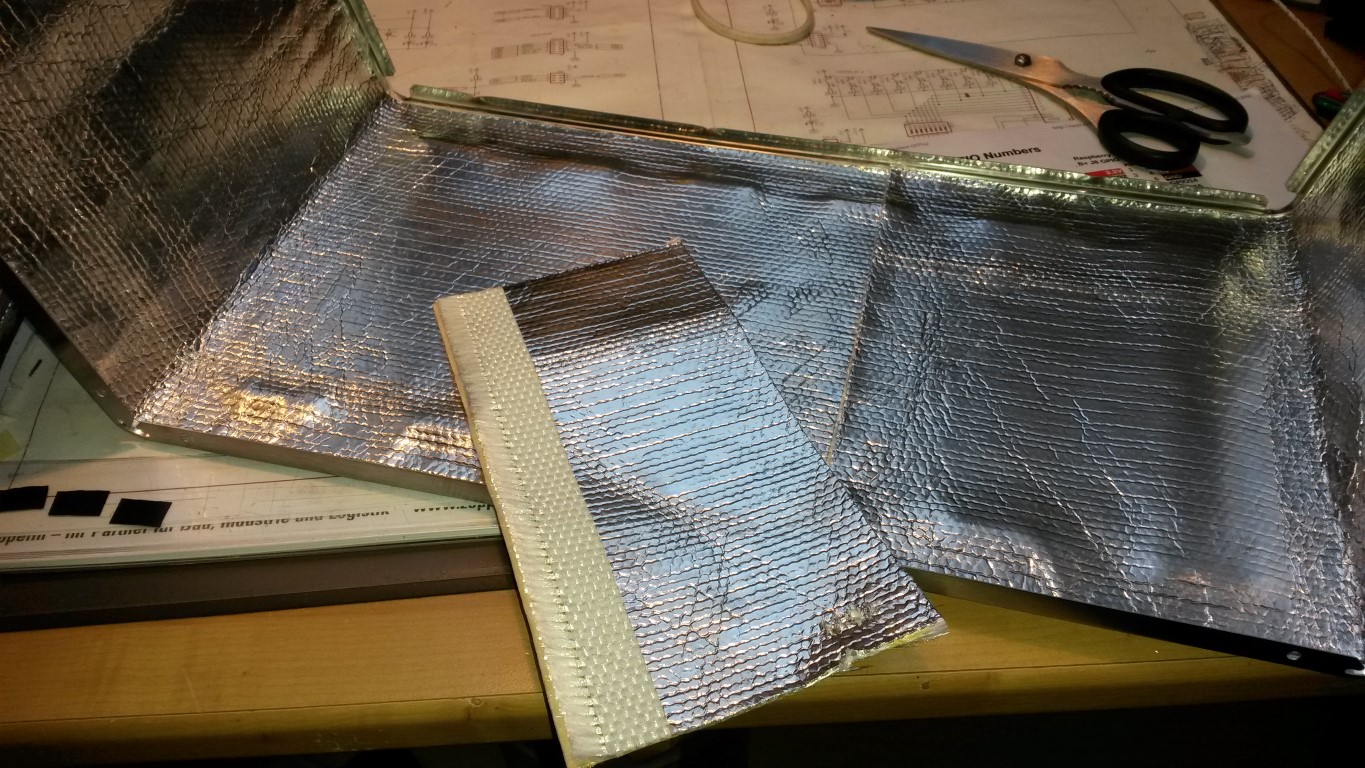

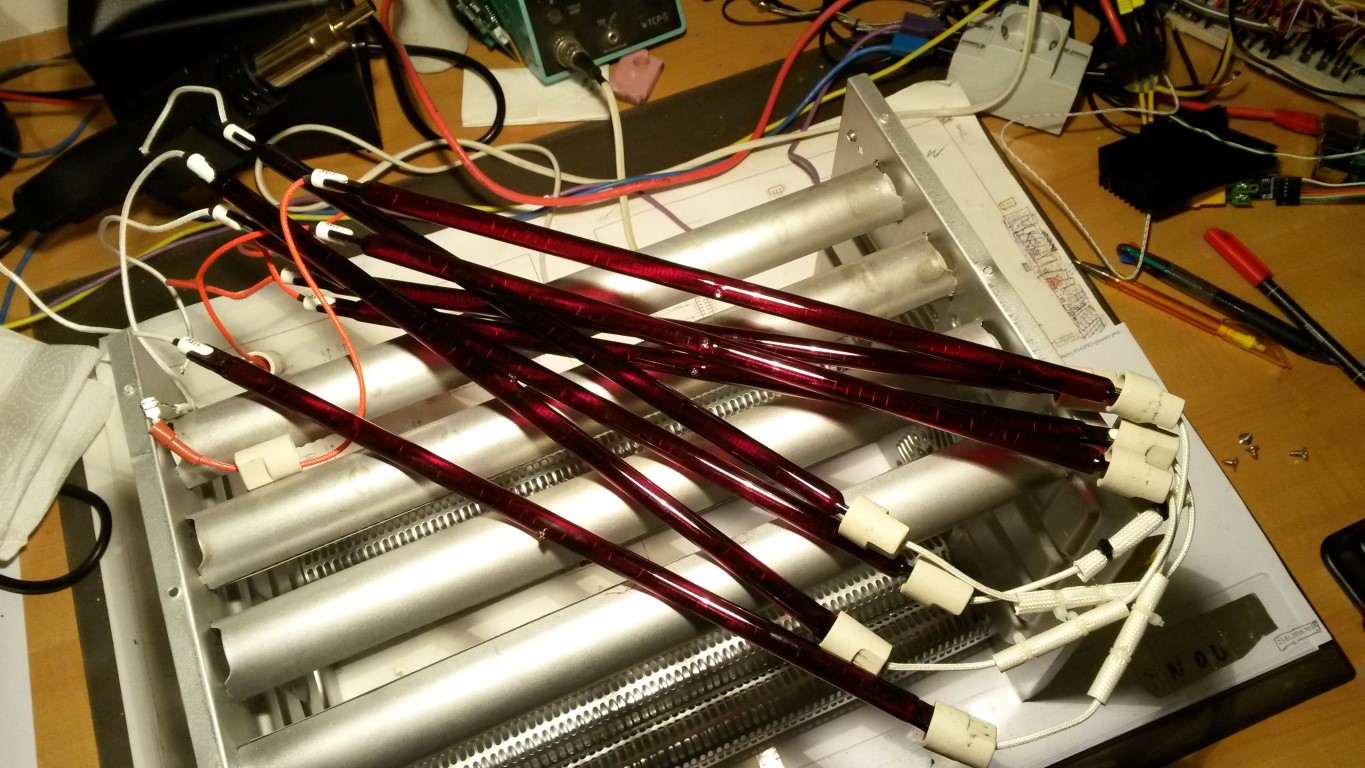

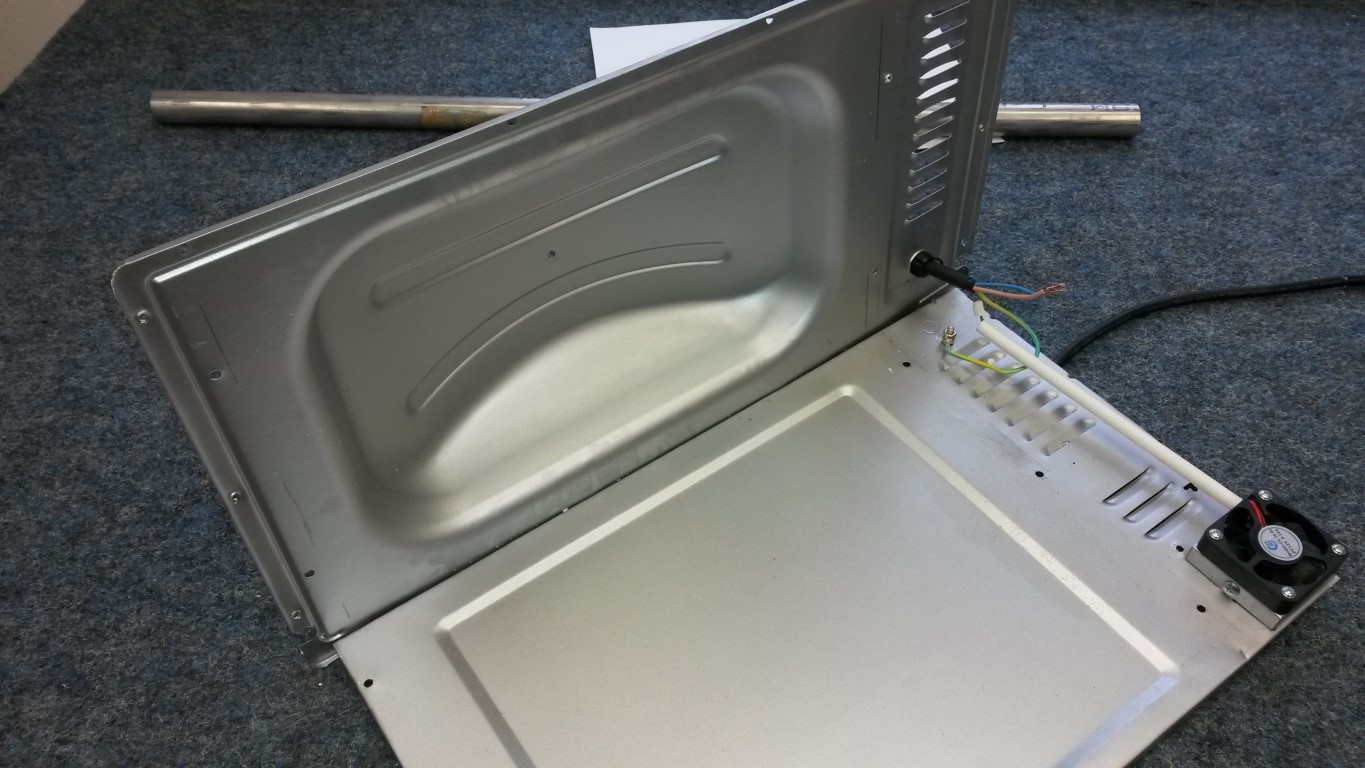

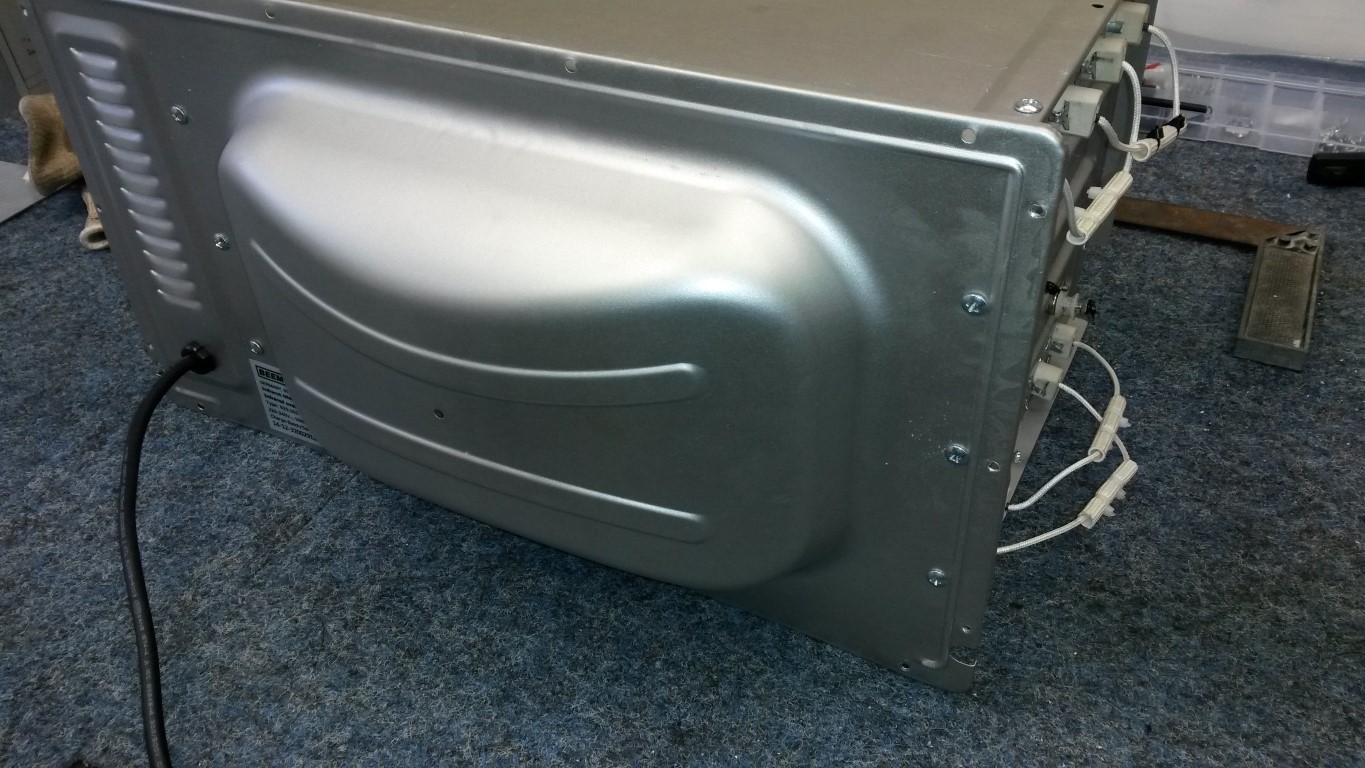

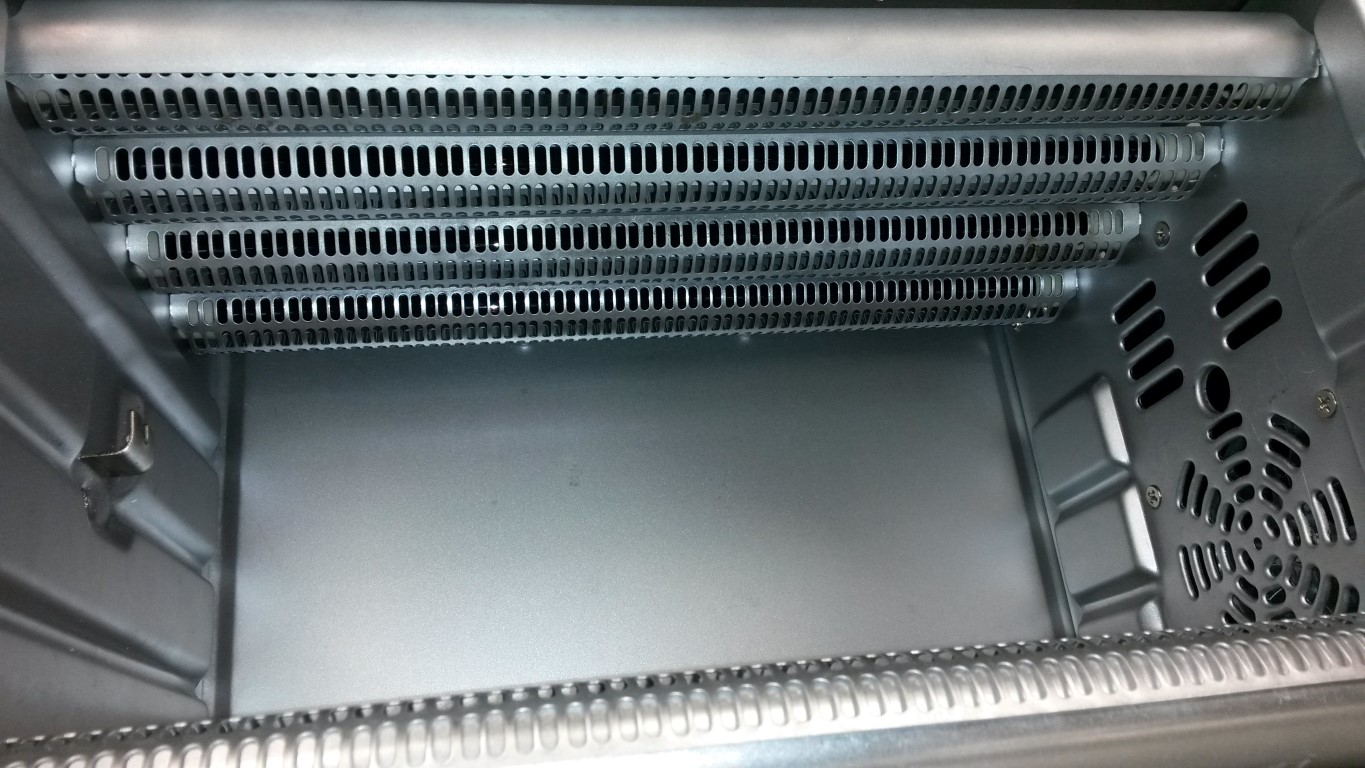

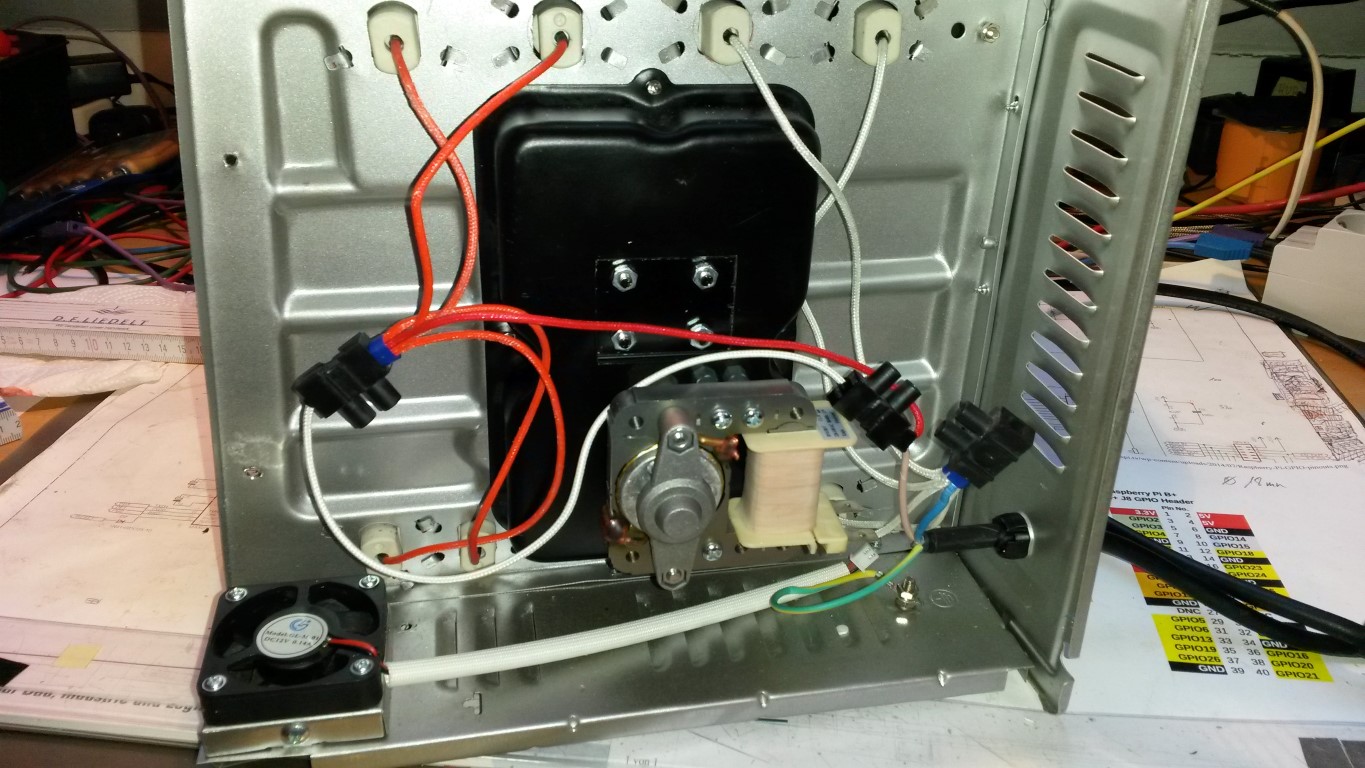

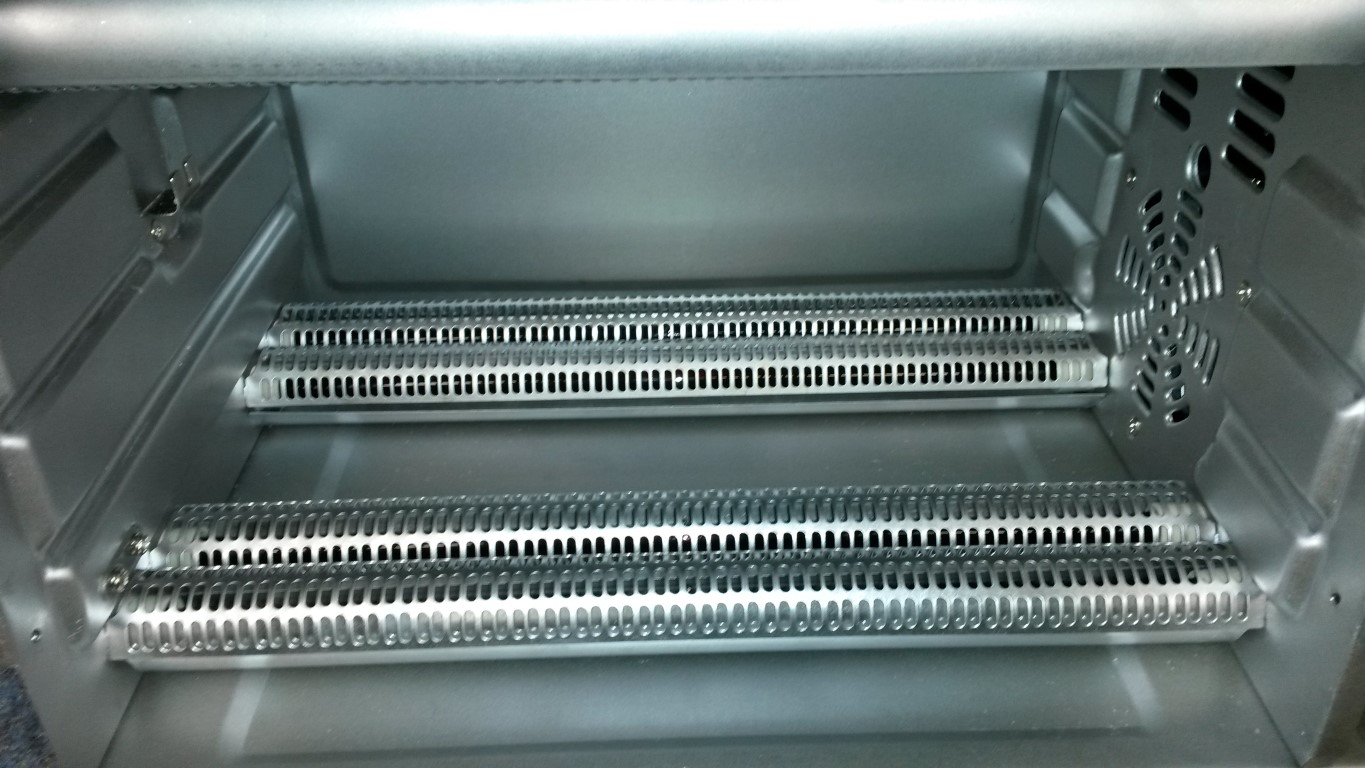

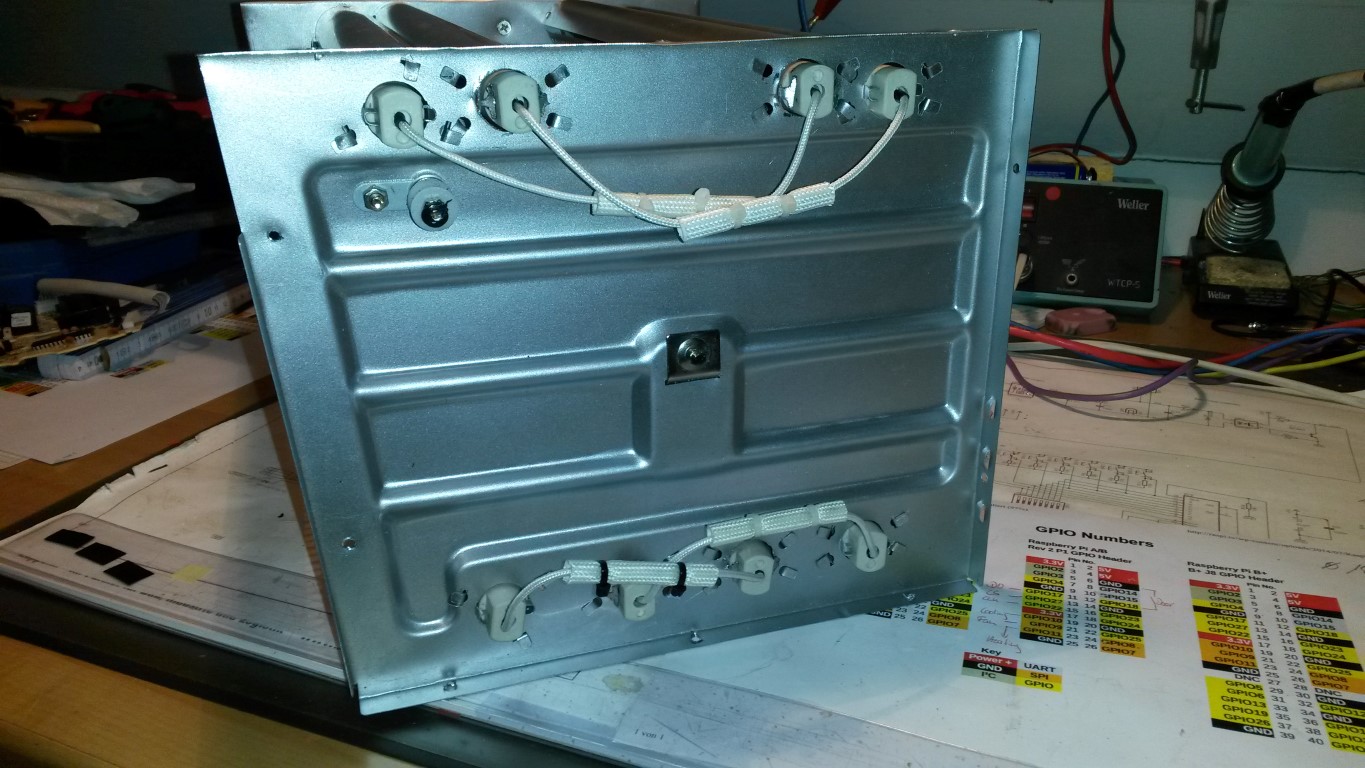

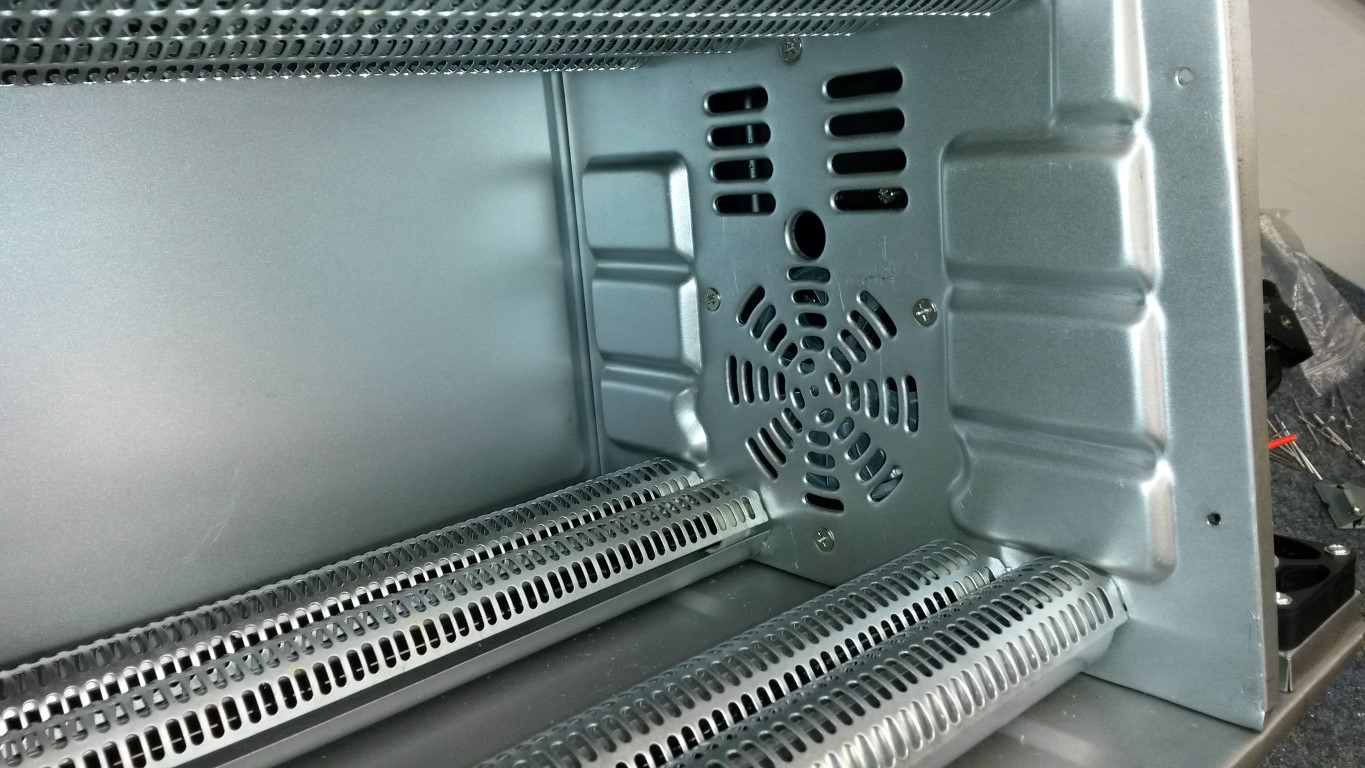

am Freitag ist mein zweiter Satz Röhren eingetroffen. Die werde ich bald als möglich reinzimmern.....
Dann berichte ich von den Messergebnissen.

Ist momentan nicht so viel Zeit wie ich gerne hätte.
Nebenbei sitze ich immer mal weder an einer Basic-Library für den ESP.
Mit WEB-IF (sowohl DHCP als auch Accesspoint) für die Conifig, MQTT-Broker-Anbindung, OTA (Arduino, HTML und onDemand)

Gruß
Pf@nne

UweH · 21 Februar 2016, 22:35:37

Zitat von: Pf@nne am 21 Februar 2016, 22:10:31
Ist momentan nicht so viel Zeit wie ich gerne hätte.

Grübel...woher kenne ich das?

Pf@nne · 13 März 2016, 20:40:08

Pf@nne · 07 April 2016, 21:35:48

Mit Chinadispenser lassen sich jetzt reproduzierbare Ergebnisse erziehlen!!

ohne Dispenser
(https://forum.fhem.de/index.php?action=dlattach;topic=47565.0;attach=50160;image)

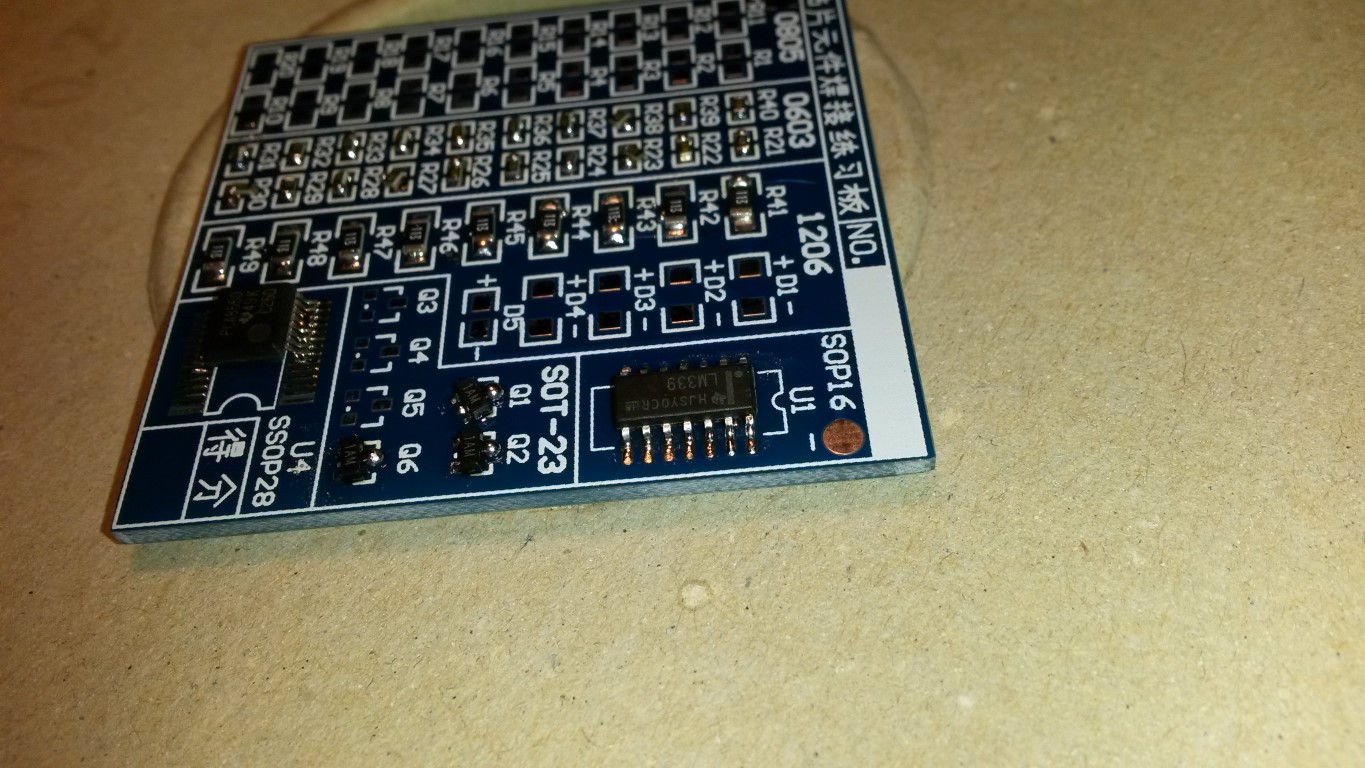

mit Dispenser

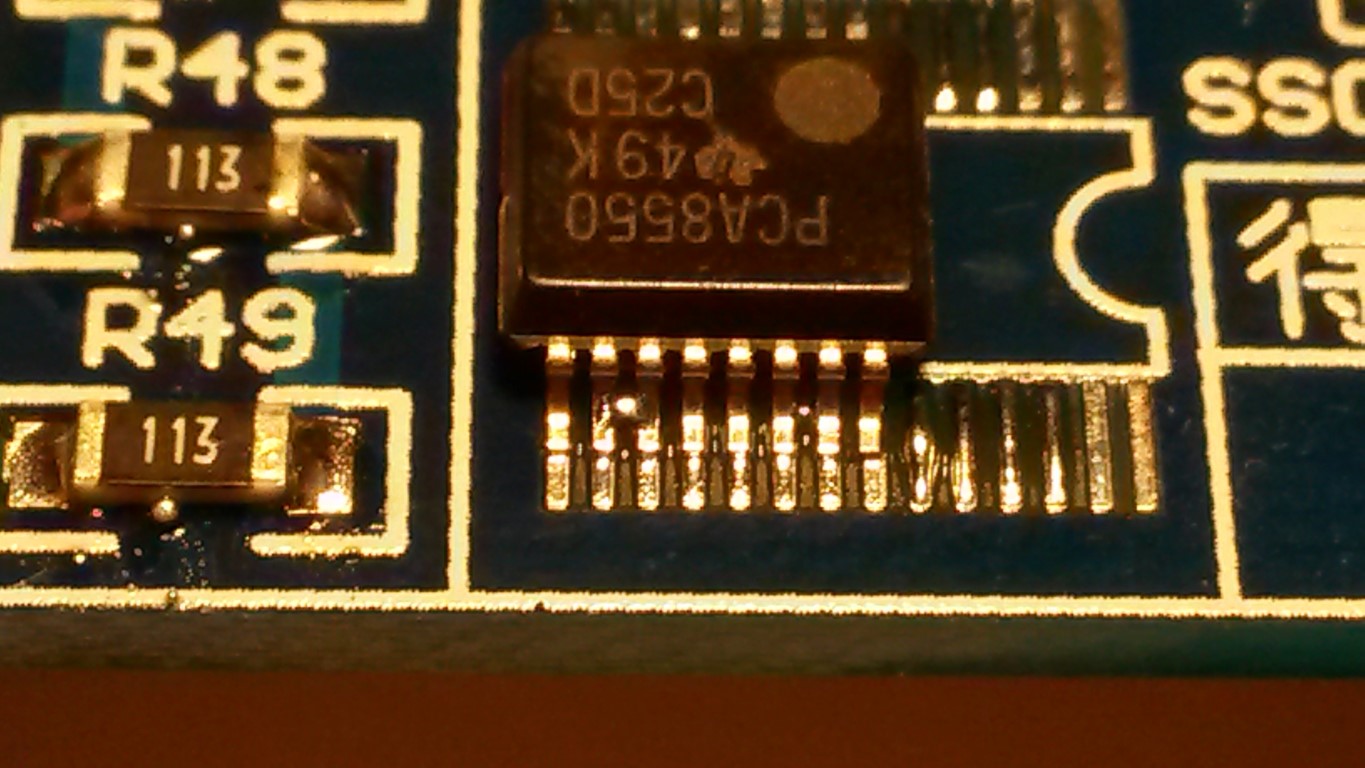

PCB1
(https://forum.fhem.de/index.php?action=dlattach;topic=47565.0;attach=50162;image)

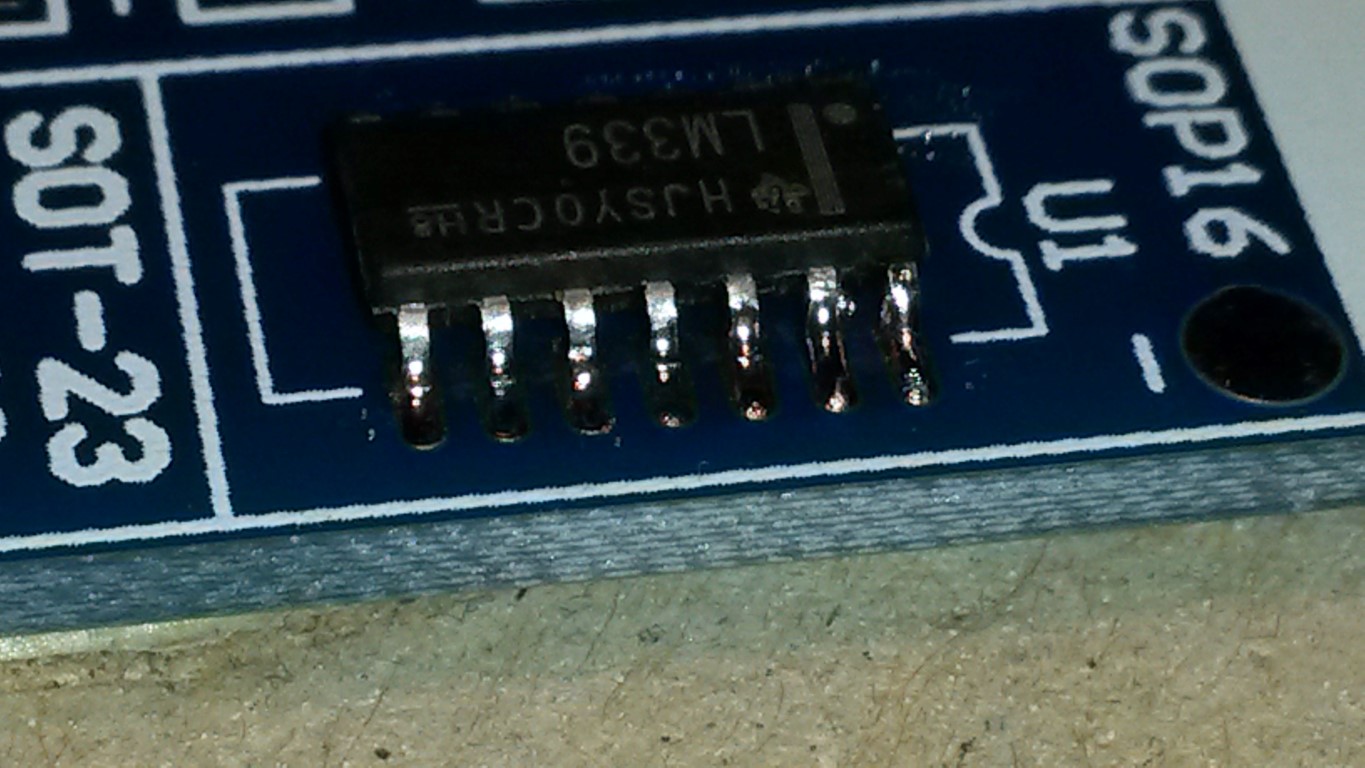

PCB2
(https://forum.fhem.de/index.php?action=dlattach;topic=47565.0;attach=50164;image)

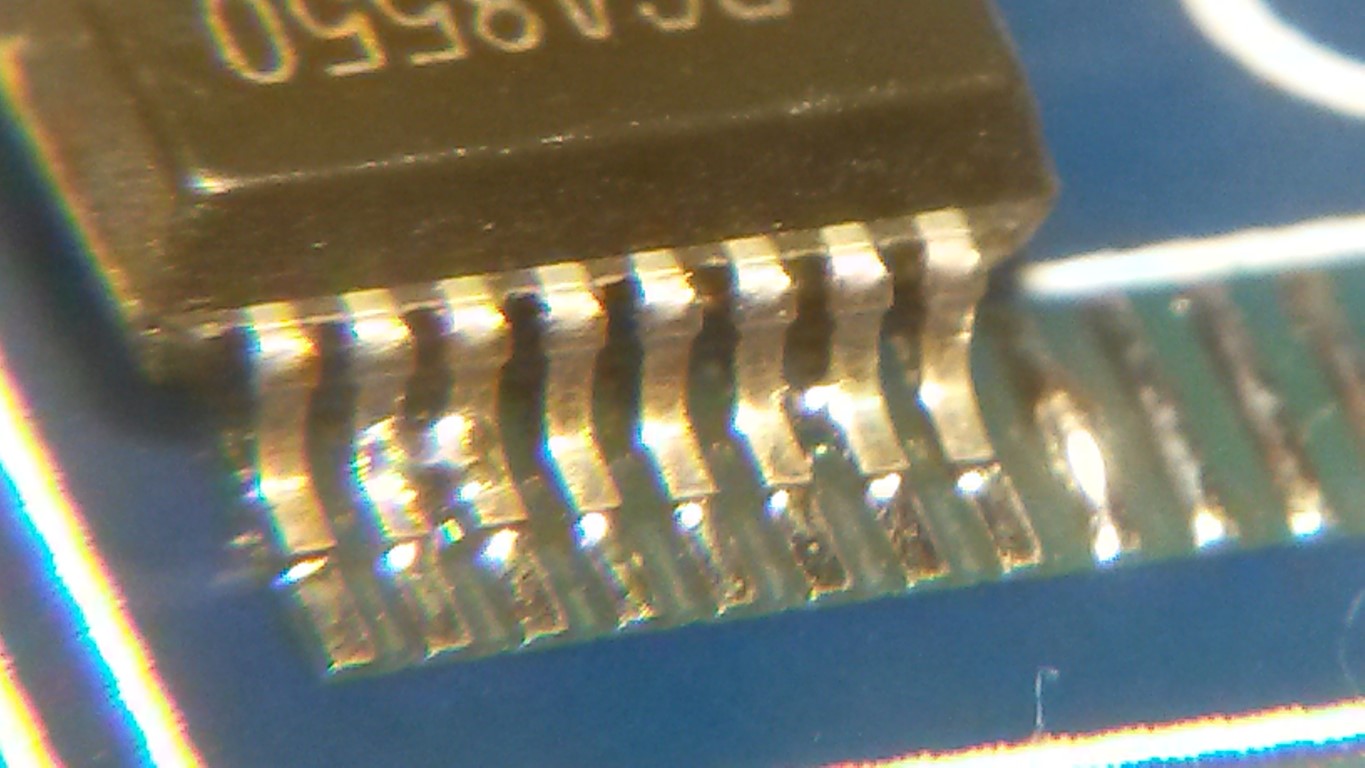

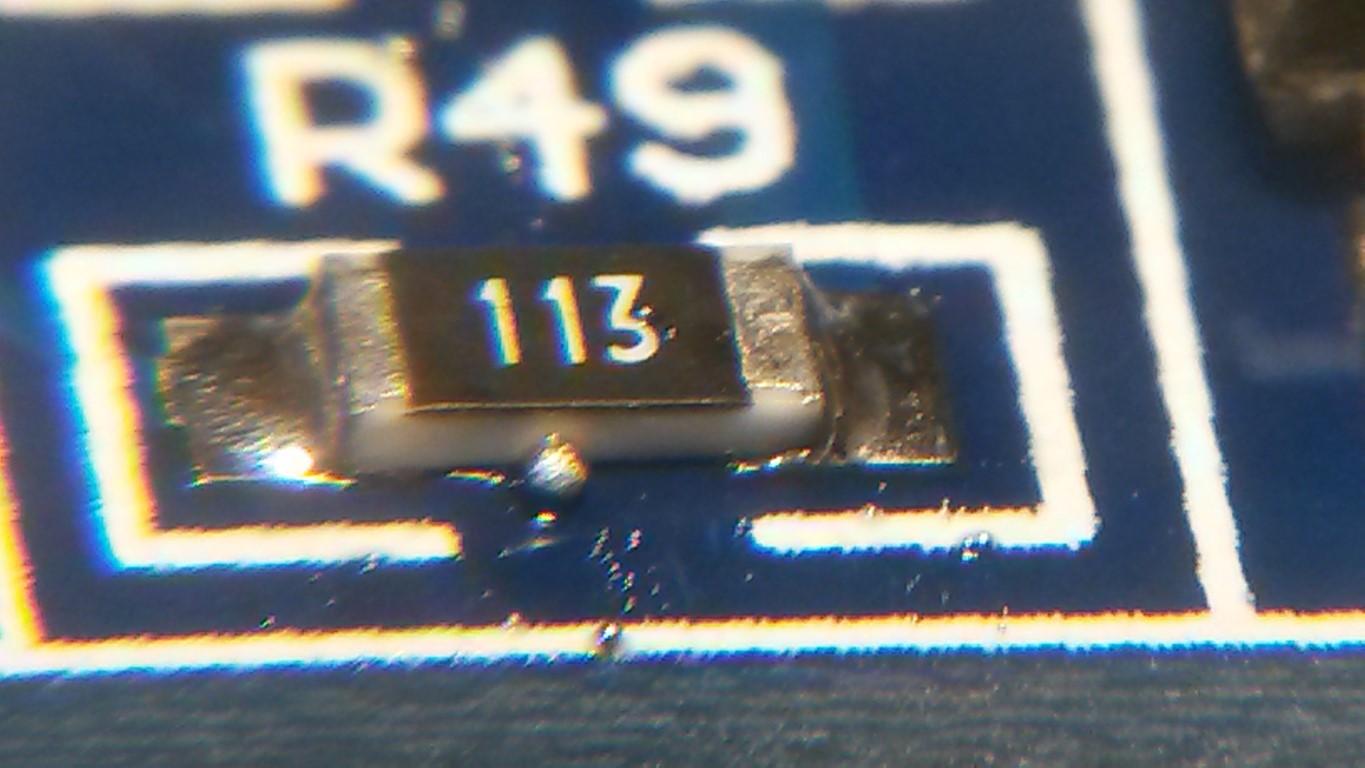

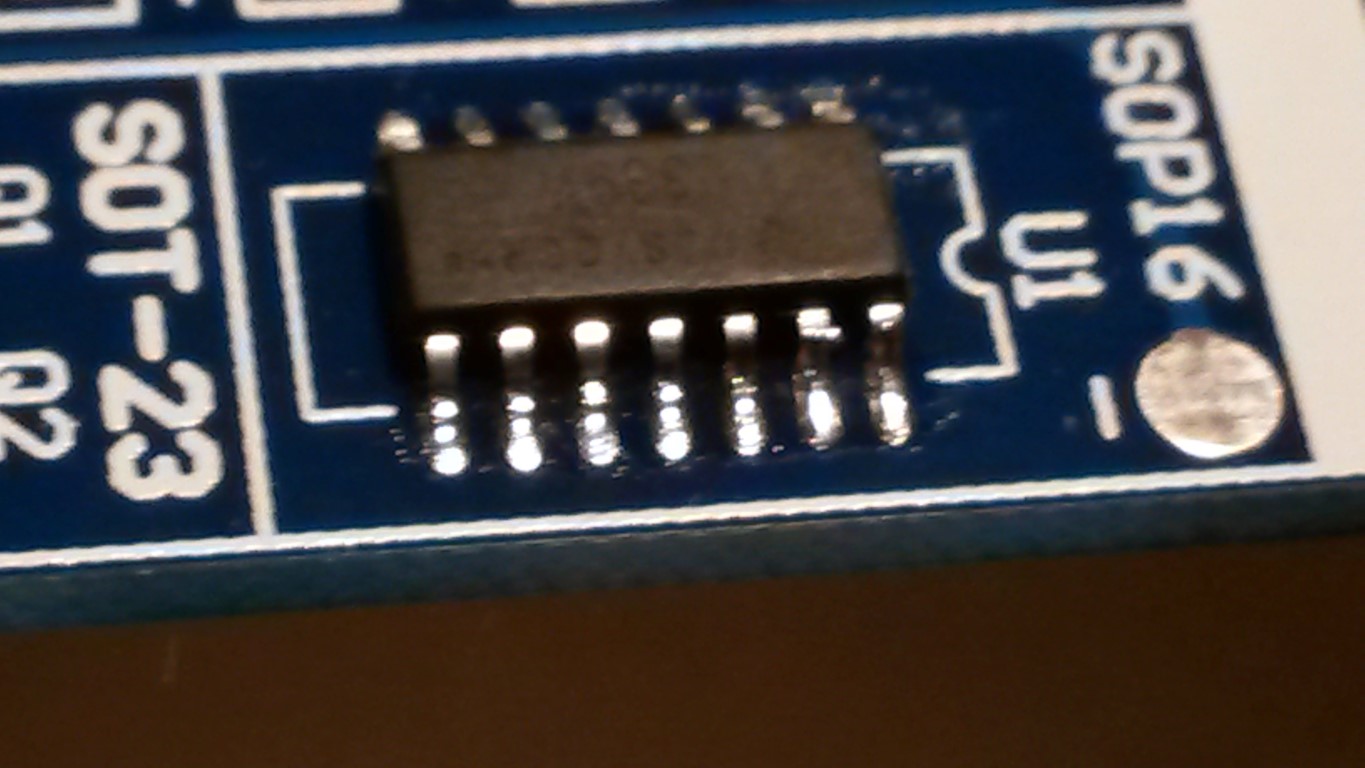

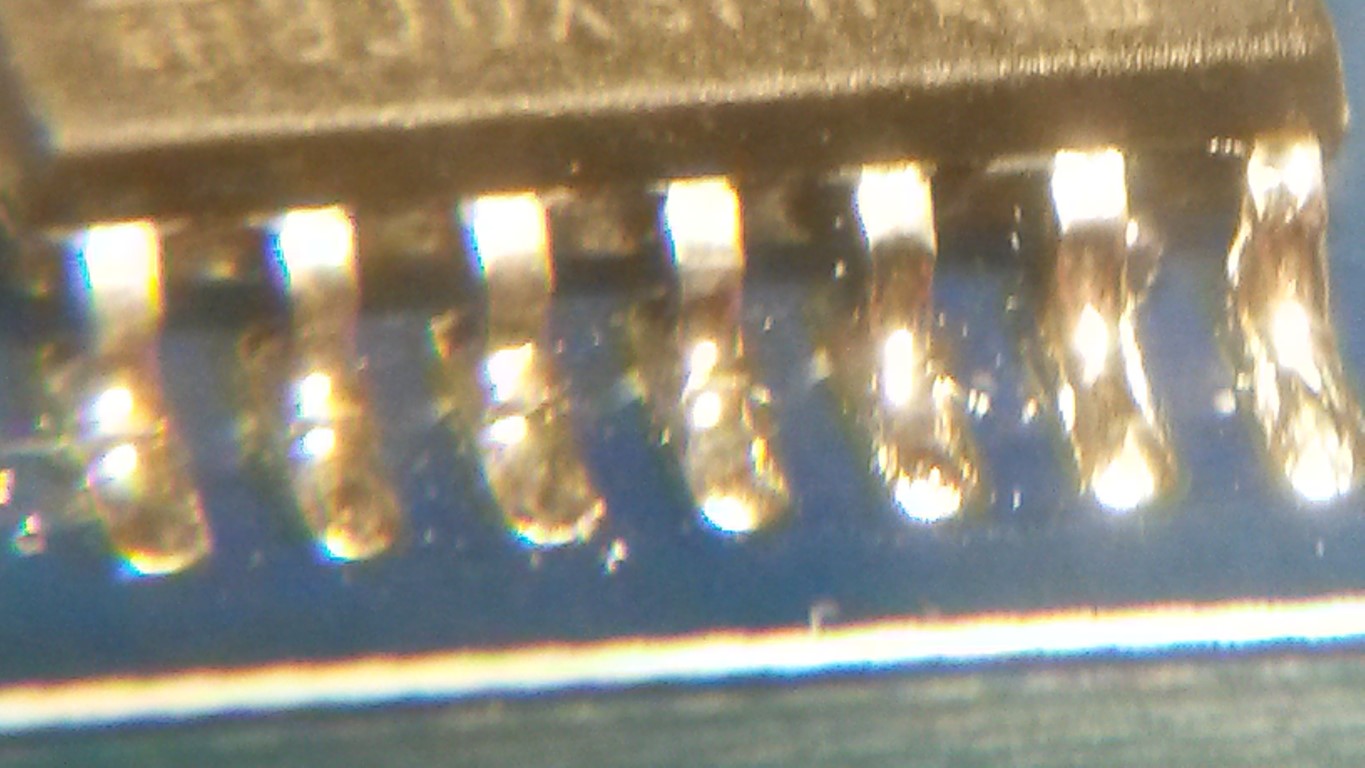

keine Grabsteineffekte mehr!

UweH · 07 April 2016, 21:53:07

Sieht gut aus. Hast Du mal einen Link zum Dispenser?

Gruß
Uwe

Pf@nne · 07 April 2016, 22:05:40

http://de.aliexpress.com/item/Hot-Sell-Free-shipping-220V-AD-982-Semi-Auto-Glue-Dispenser-PCB-Solder-Paste-Liquid-Controller/32354276420.html
Der war extrem schnell da!

Mit der Zeiteinstellung bin ich noch nicht zu 100% zufrieden.
Die ist recht grob, trotz diverser Dipschalter und Poti. Geht aber......
Im Notfall, kommt da ein ESP rein, und ein 5€ Display, dann kann man alles frei konfigurieren.

Pyromane · 08 April 2016, 09:00:49

Zitat von: Pf@nne am 07 April 2016, 22:05:40
http://de.aliexpress.com/item/Hot-Sell-Free-shipping-220V-AD-982-Semi-Auto-Glue-Dispenser-PCB-Solder-Paste-Liquid-Controller/32354276420.html
Der war extrem schnell da!

Wurde der versteuert? Sprich ist MwSt fällig gewesen?

Pf@nne · 08 April 2016, 09:10:40

Nö, der ist so durchgegangen, der Verkäufer hat gefragt, was er drauf schreiben soll......

--> 20$ electronics <--

Hat wohl funktioniert......
